T3S2-10W-1400宽带自组网电台地对地视距5km速率测试

一、概述

T3S2-10W-1400宽带自组网电台地对地距离视距5km环境下，测试发射功率分别为4W（2*2W）和10W（2*5W）、信道带宽分别为1.25MHz、2.5MHz、5MHz、10MHz、20MHz、30MHz、40MHz下的TCP灌包速率。

二、测试环境

• 测试时间：2024-03-22

• 测试场景：周至县黑河大桥河道（直线距离约5km）

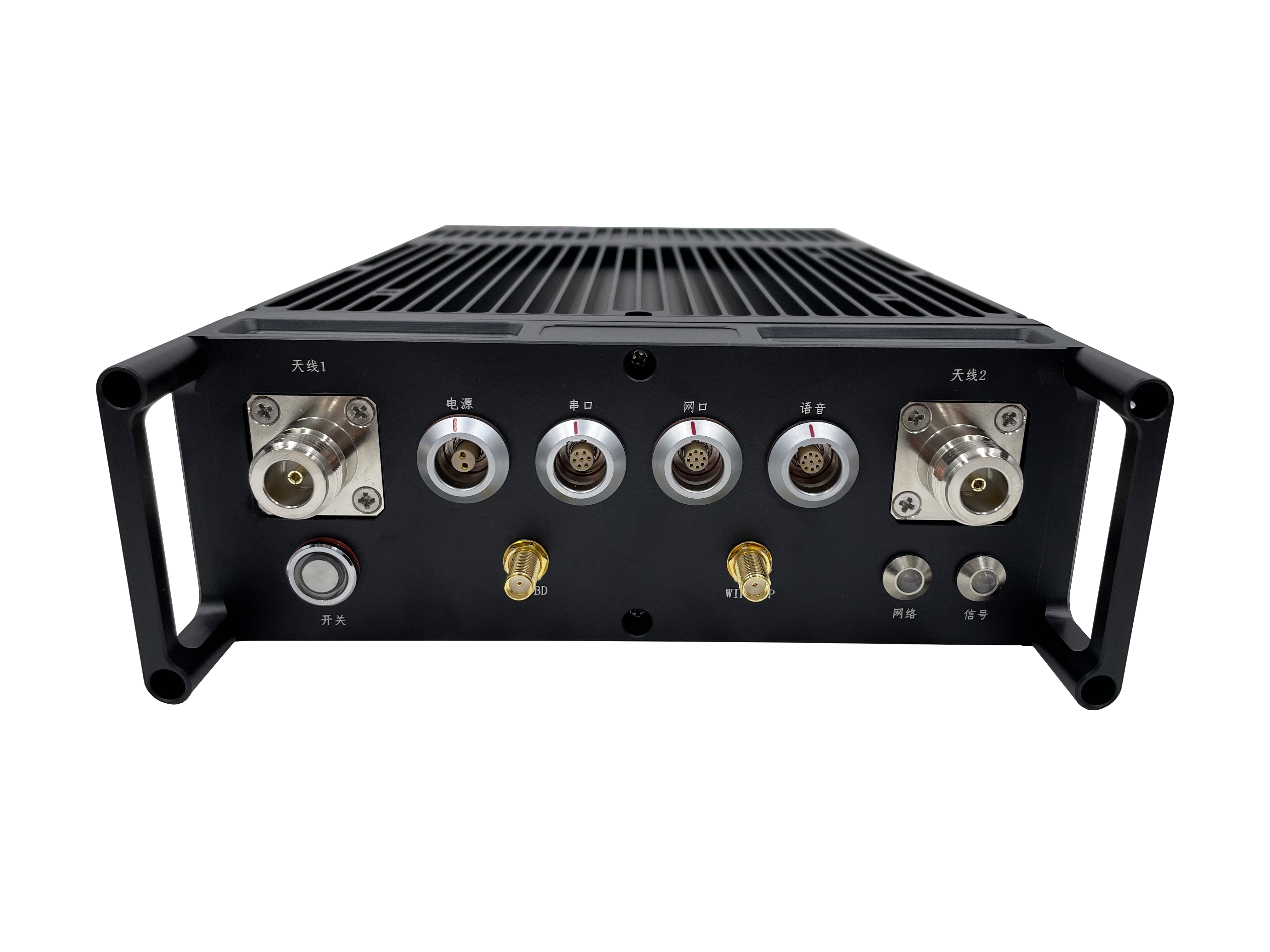

• 硬件设备：T3S2-10W-1400宽带自组网电台2套（内部采用T3S-7035-V3基带板），8dBi全向玻璃钢天线4根，笔记本电脑2台

• 相关软件：iperf3测速软件

三、测试方案

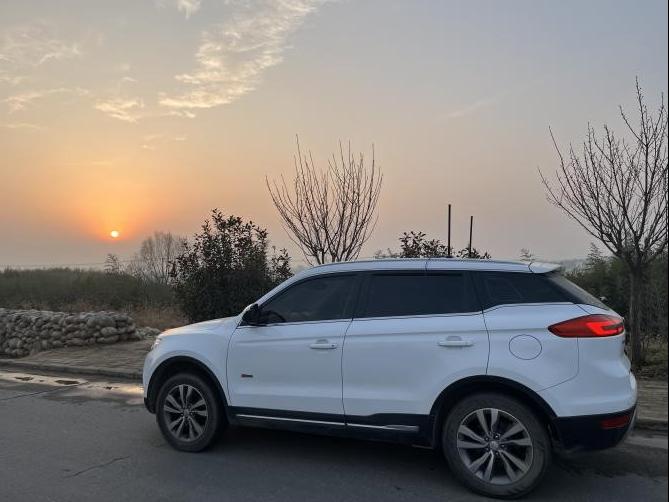

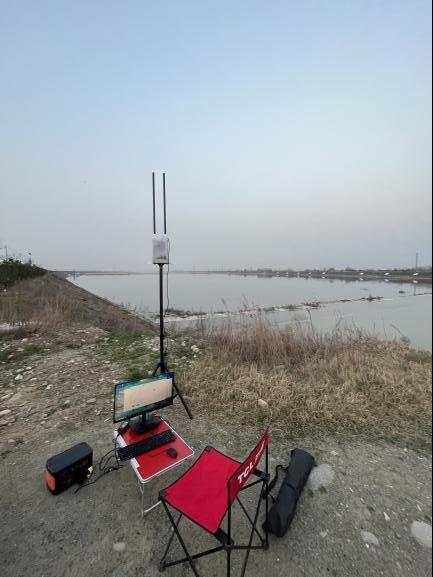

测试方法：电台1固定放置在周至县黑河大桥，电台2放置在距离黑河大桥5公里处的车顶上，使用iperf3测试TCP灌包速率。

四、测试数据

1、测试数据汇总

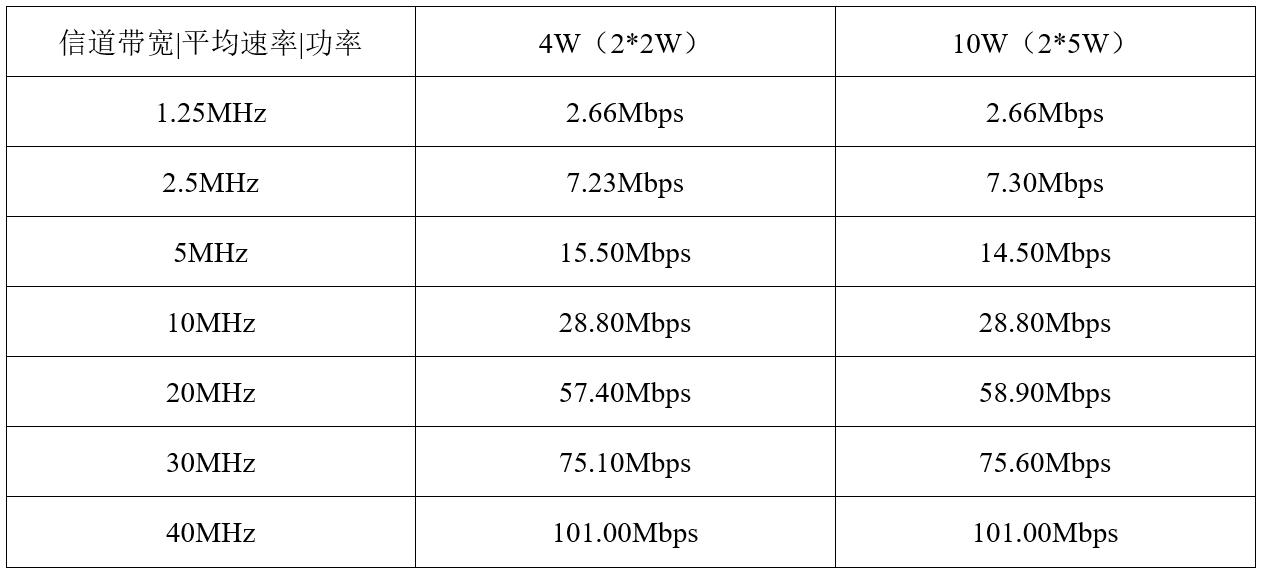

电台1 IP：192.168.1.211，电台2 IP：192.168.1.212，电台之间视距约5km，中心频率1490MHz，发射功率分别设置4W（2*2W）和10W（2*5W），工作模式设置定频，全向玻璃钢天线增益为8dBi，TCP灌包速率如下表所示：

2、测试截图

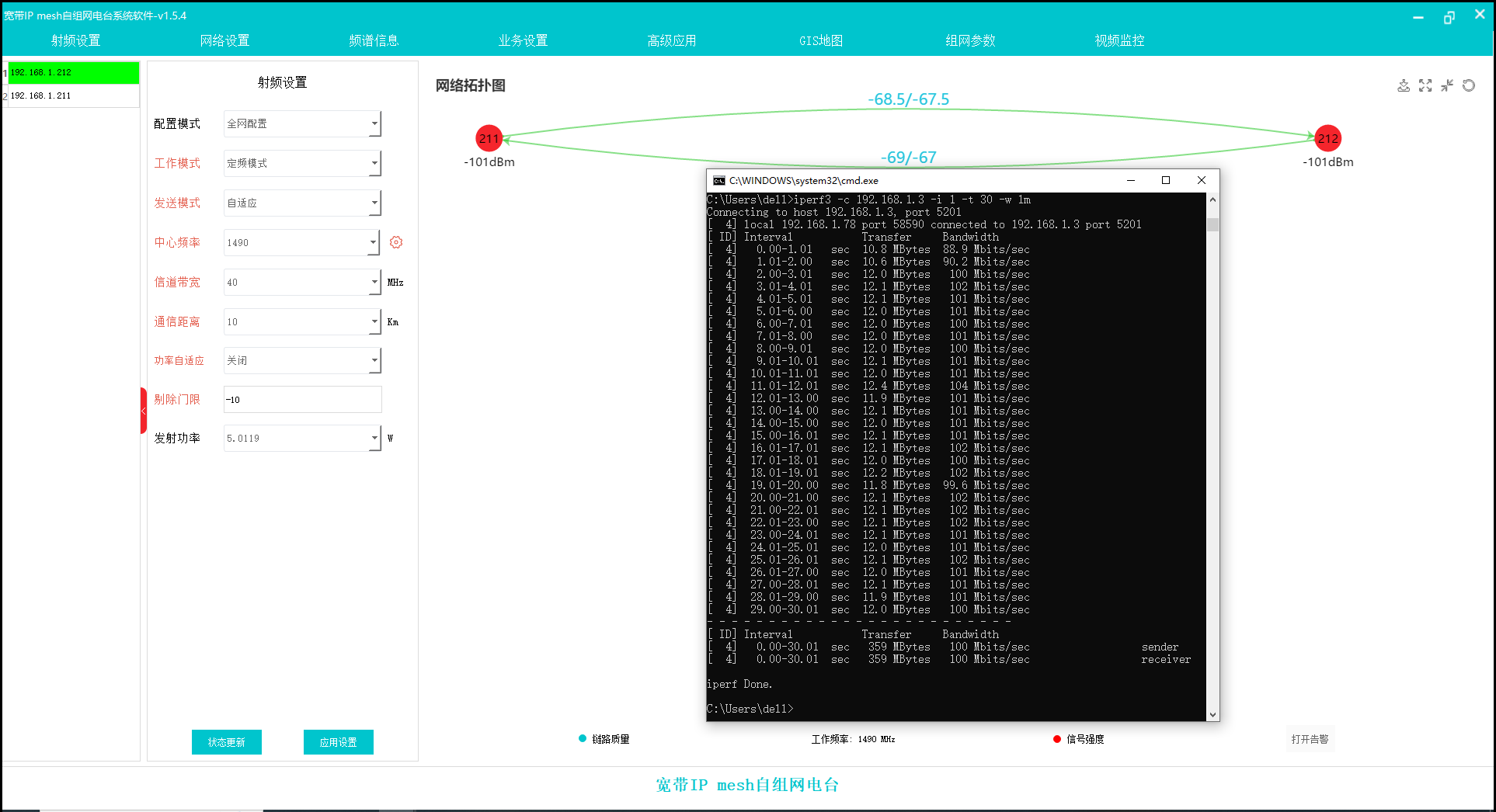

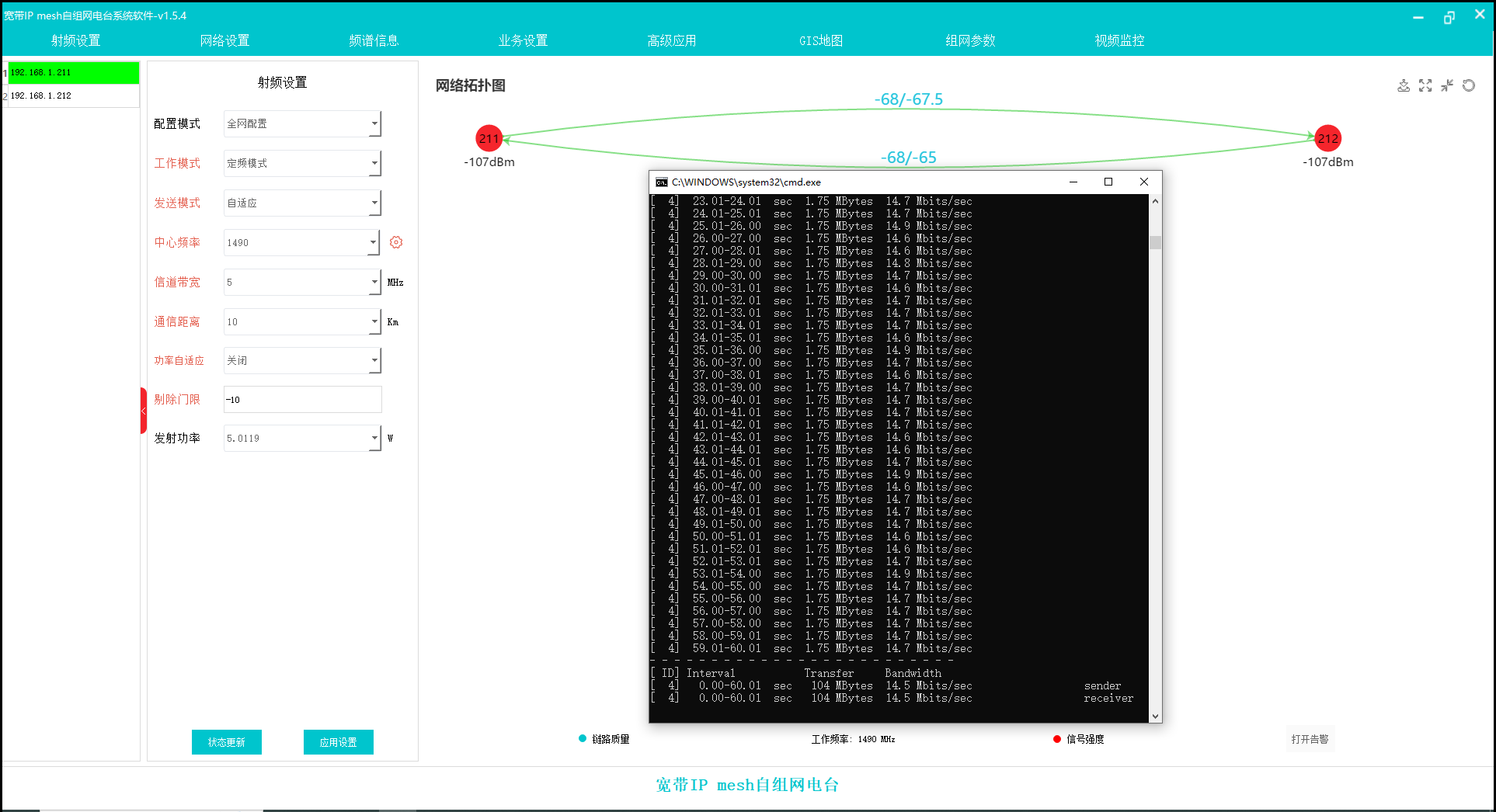

（1）功率4W（2*2W实际灌包速率截图）

1.25MHz

2.5MHz

5MHz

10MHz

20MHz

30MHz

40MHz

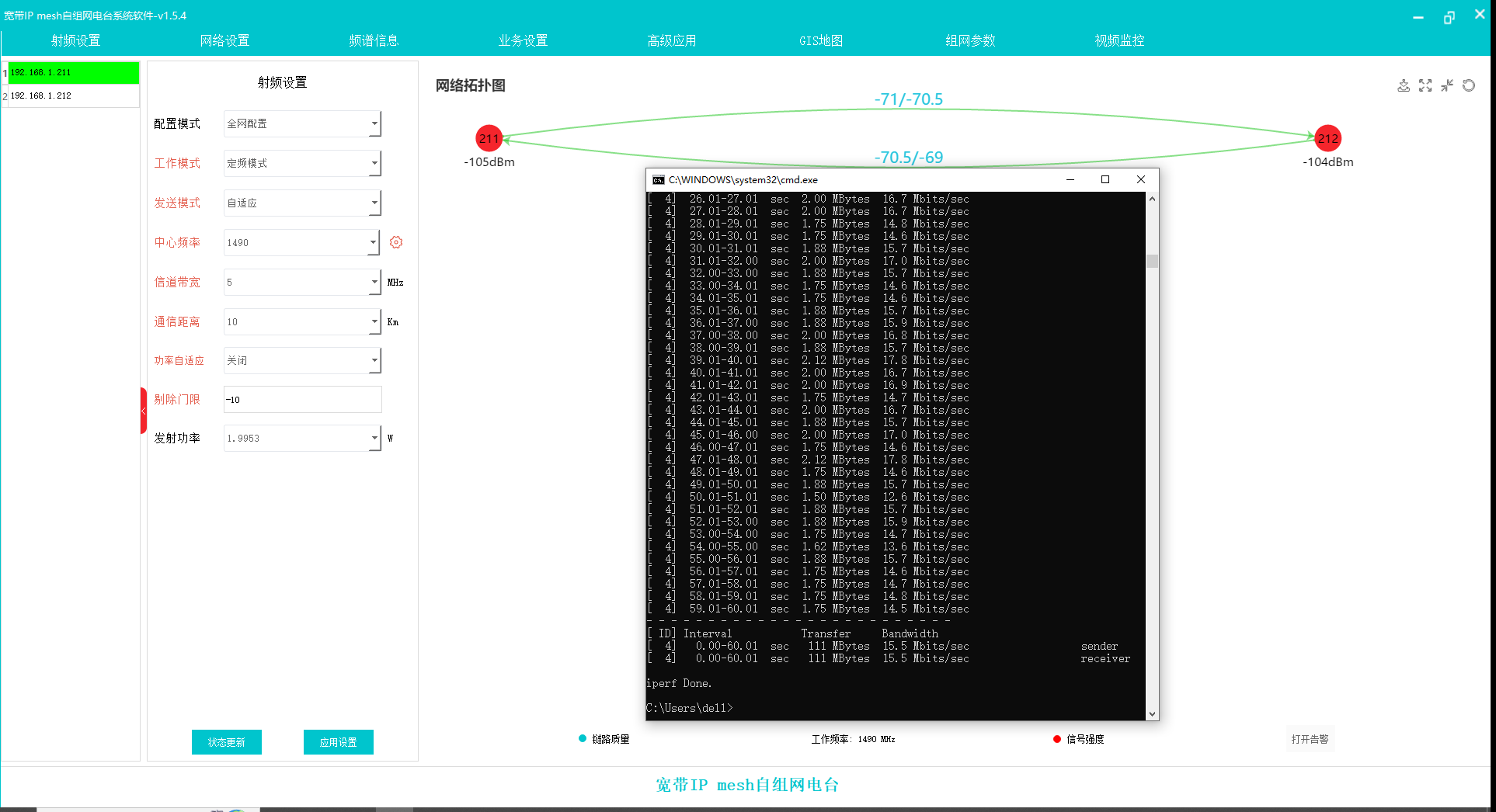

（2）功率10W（2*5W）实际灌包速率截图

1.25MHz

2.5MHz

5MHz

10MHz

20MHz

30MHz

40MHz
