T3S2-20W-1400 宽带自组网电台视距100km测试

一、概述

在100km视距条件下，测试T3S2-20W-1400宽带自组网电台带宽分别为1.25MHz、2.5MHz、5MHz、10MHz、20MHz、30MHz、40MHz时的TCP灌包速率

二、测试环境

• 测试时间：2024-03-14

• 测试场景：蓝田县薛家山↔礼泉县庄河村（视距无遮挡，距离约100km）

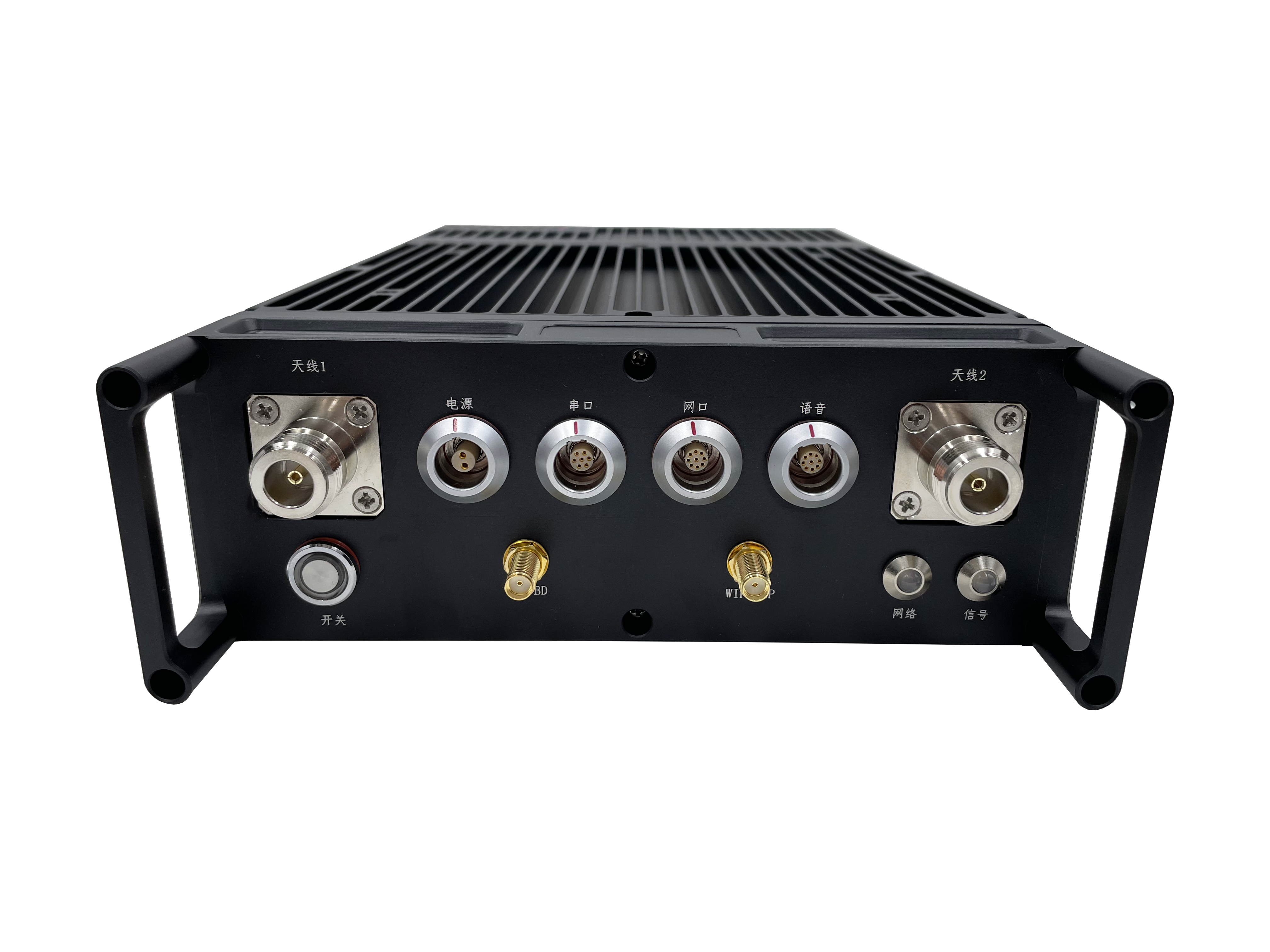

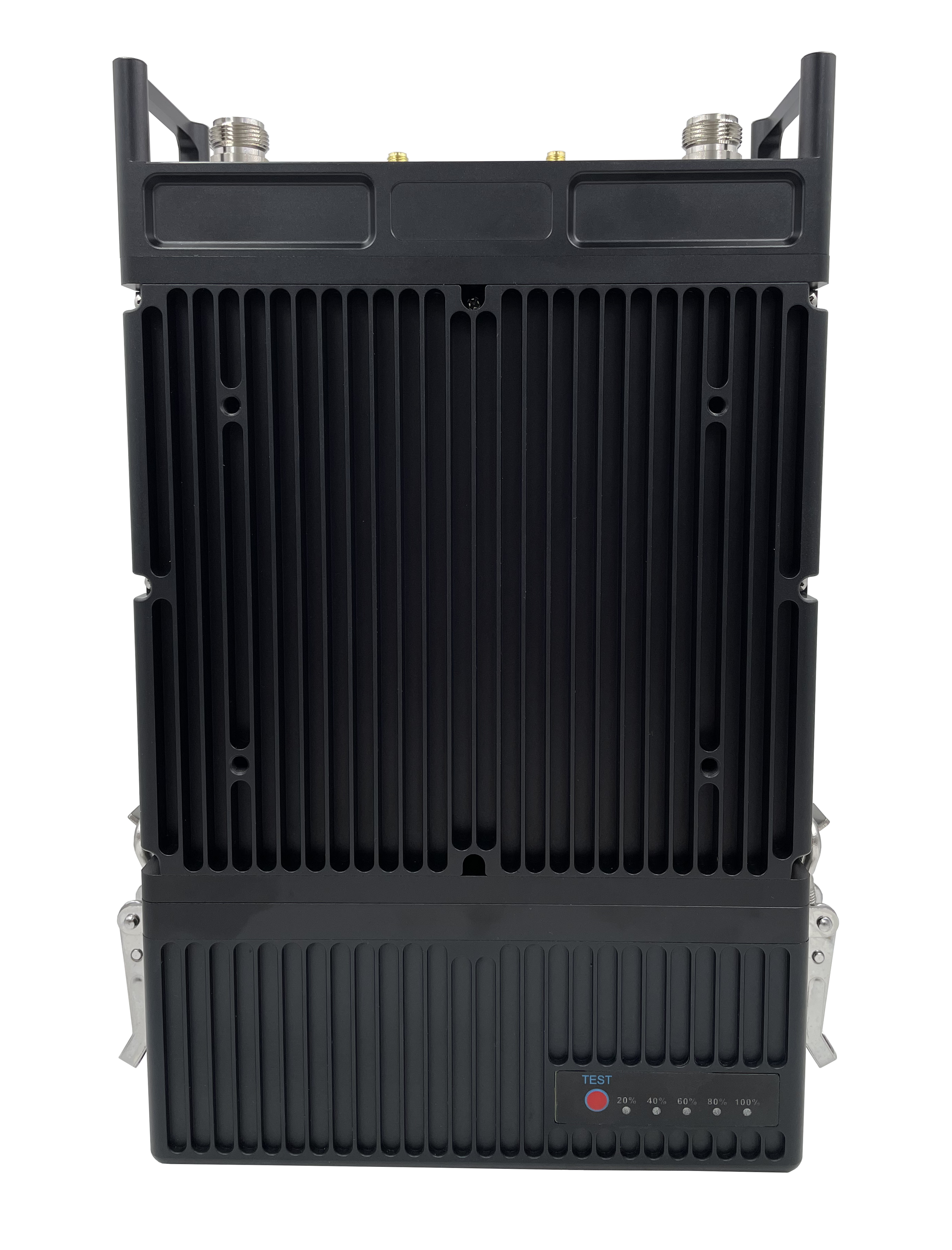

• 硬件设备：T3S2-20W-1400宽带自组网电台2套（T3S-7035-V3基带板），6dBi全向玻璃钢天线4根，笔记本电脑2台

• 相关软件：iperf3测速工具

三、测试方案

测试方法：电台1固定放置在蓝田县薛家山，电台2放置在礼泉县庄河村，使用iperf3工具测试TCP灌包速率。

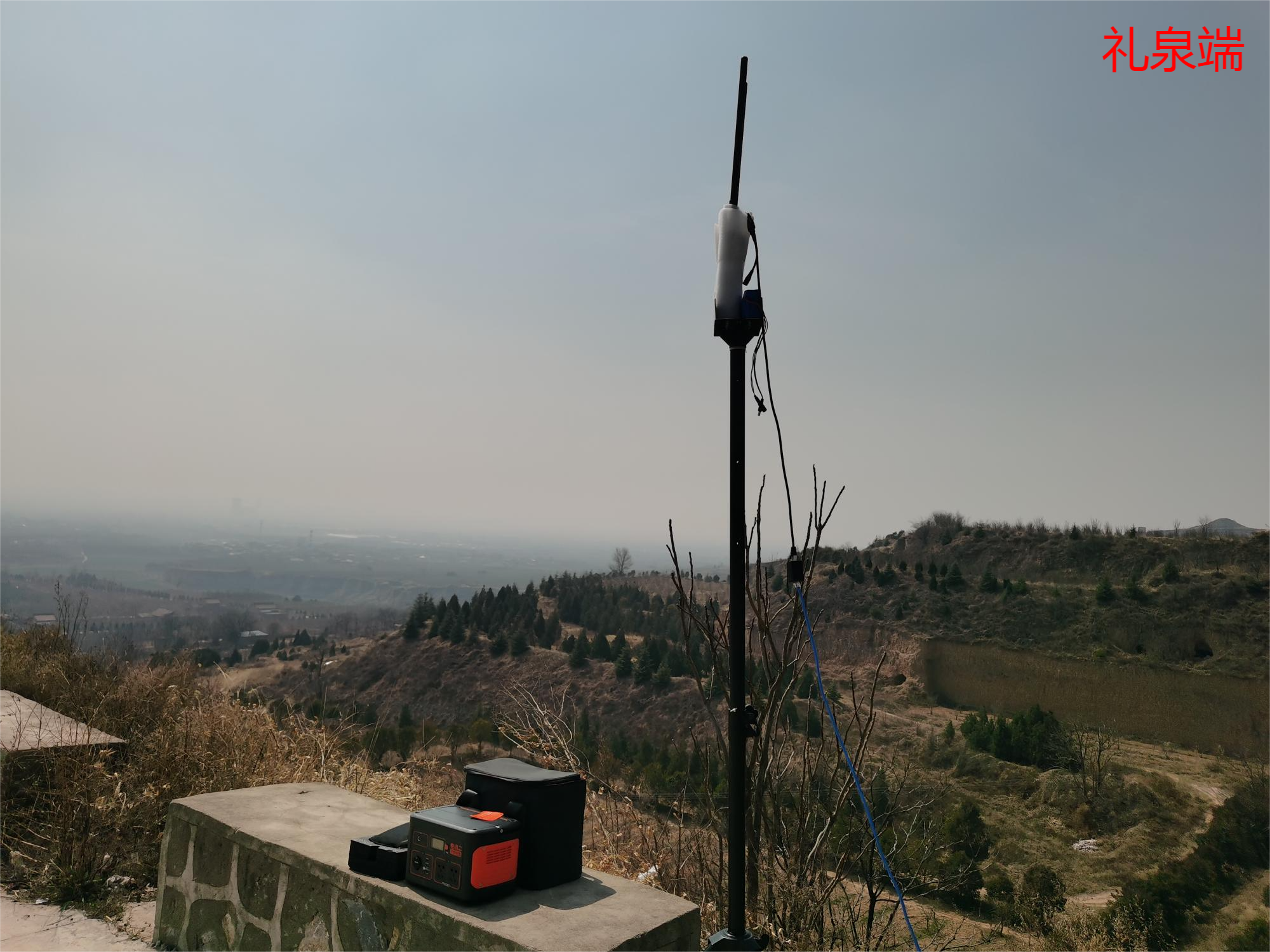

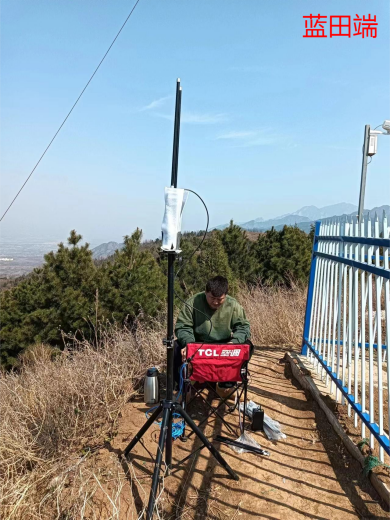

测试地点（蓝田县薛家山↔礼泉县庄河村）

四、测试数据

1、测试数据

电台1 IP：192.168.1.212，电台2 IP：192.168.1.211，视距距离：100km，中心频率：1380MHz，发射功率：2*10W，工作模式：定频，全向玻璃钢天线，增益：6dBi，TCP灌包速率如表和图所示：

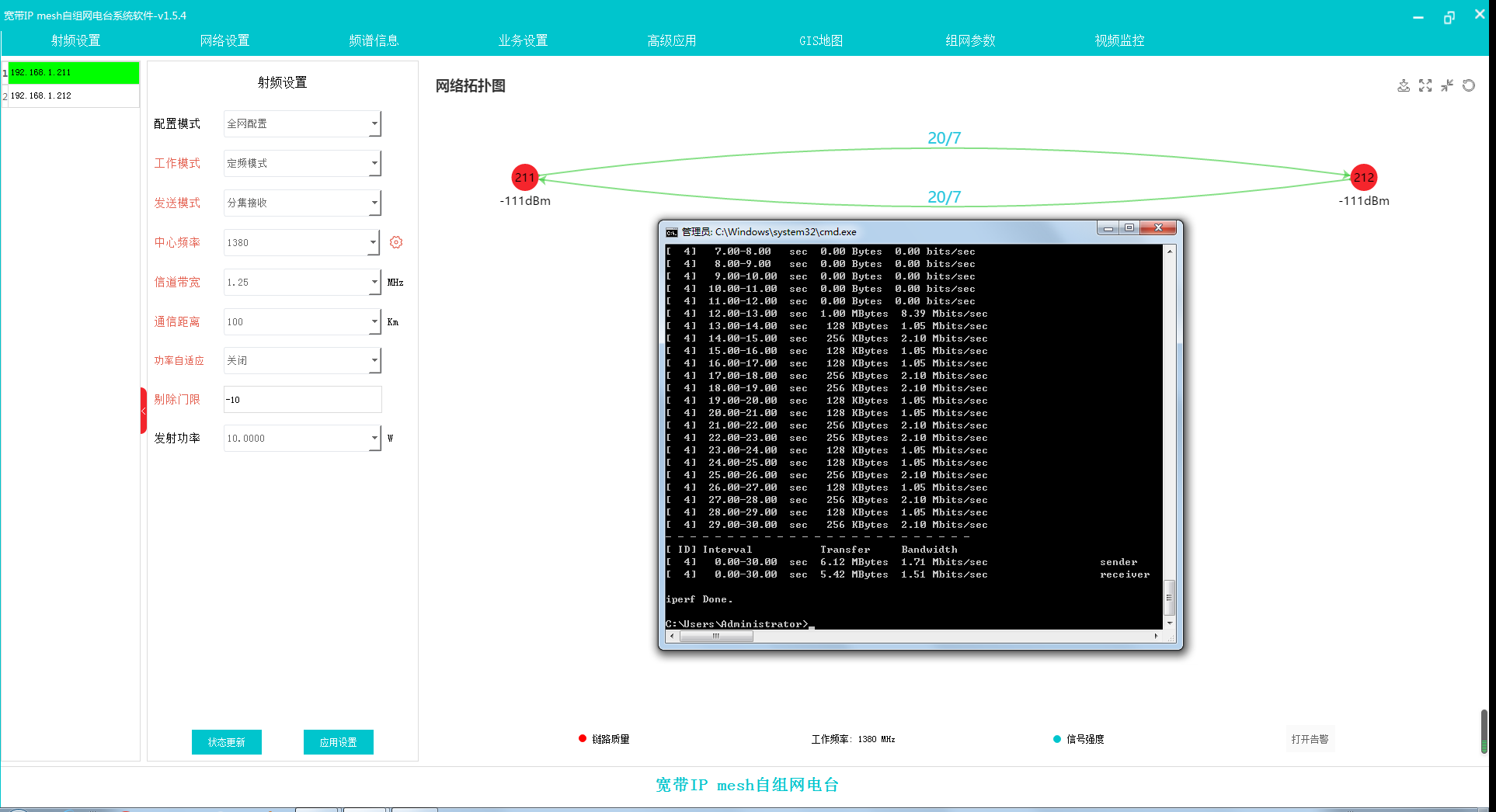

2、测试截图

工作带宽：1.25MHz

工作带宽：2.5MHz

工作带宽：5MHz

工作带宽：10MHz

工作带宽：20MHz

工作带宽：30MHz

工作带宽：40MHz
