T3S2-20W-1400背负宽带自组网电台视距160km测试

一、概述

配合客户测试T3S2-20W-1400宽带自组网电台在视距160km条件下的传输速率以及视频传输效果。

二、测试环境

• 测试时间：2024-05-10

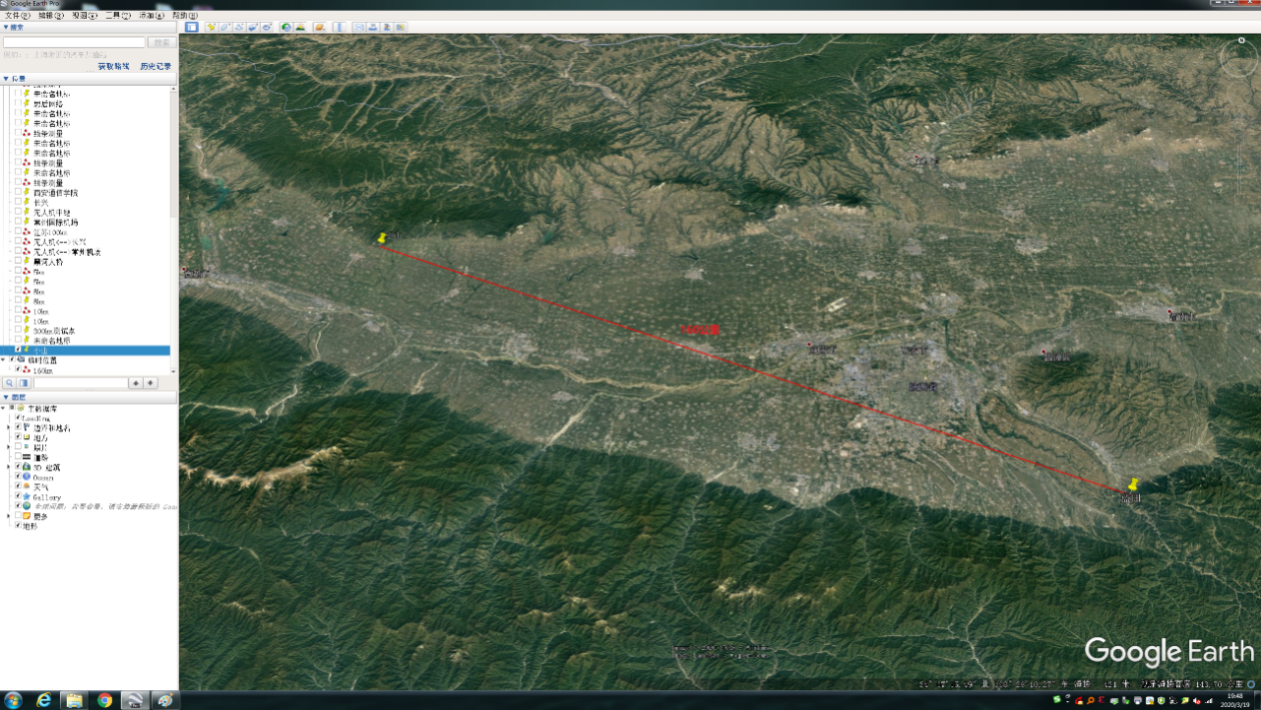

• 测试场景：蓝田县薛家山↔宝鸡岐山（垂直高度差200m，直线距离约160km）

• 硬件设备：T3S2-20W-1400电台2套，8dBi全向玻璃钢天线4根，笔记本电脑2台，海康威视摄像头1个

• 相关软件：iperf3测速工具，vlc视频软件

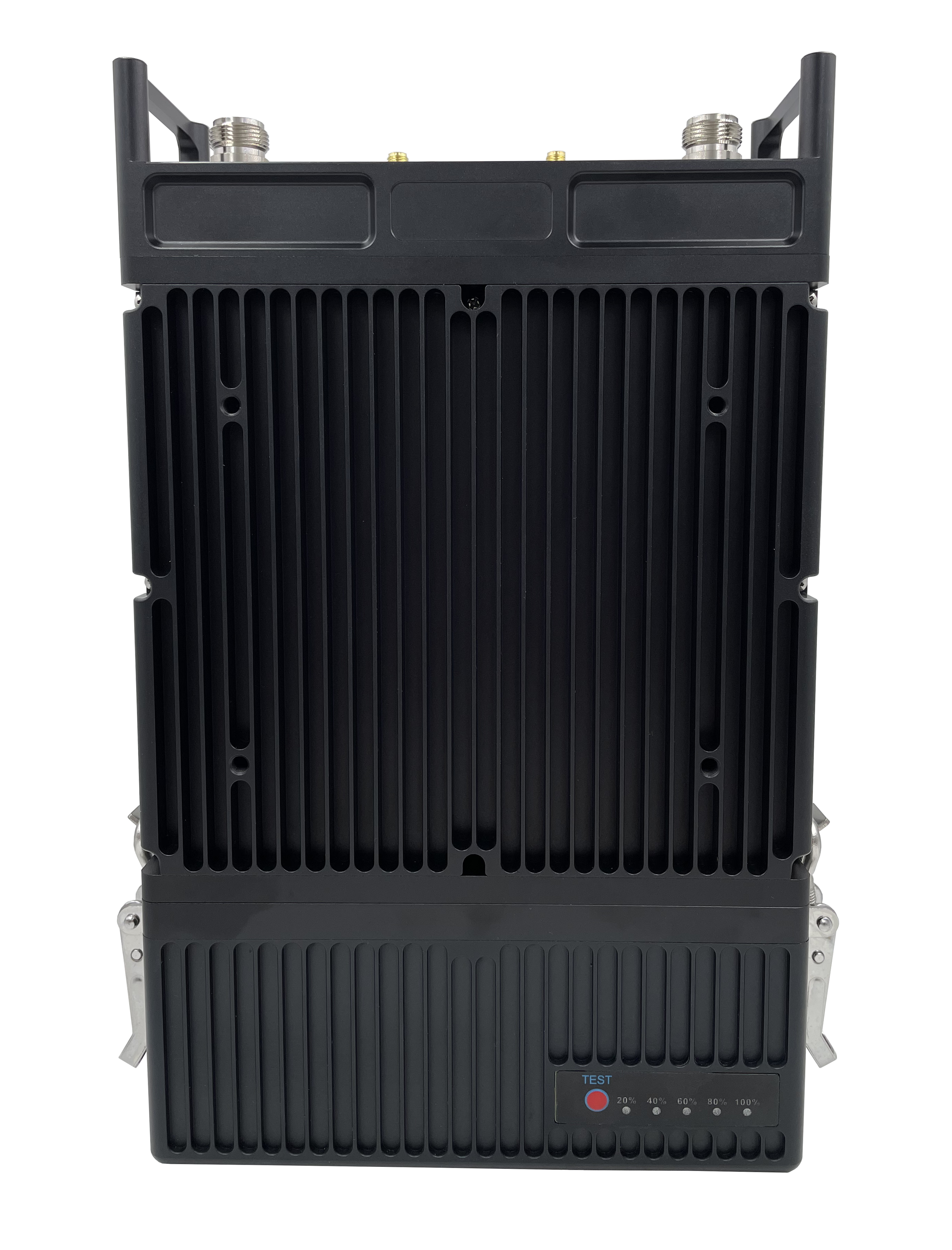

测试电台

三、测试方案

测试方法：电台1固定放置在蓝田县薛家山，电台2放置在宝鸡岐山，使用iperf3工具测试TCP灌包速率。

四、测试数据

1、T3S2-20W-1400电台测试数据

电台之间视距约160km，全向玻璃钢天线增益：8dBi，灌包速率如下表和图所示：

表1：发射功率2*10W测试速率情况

测试地点

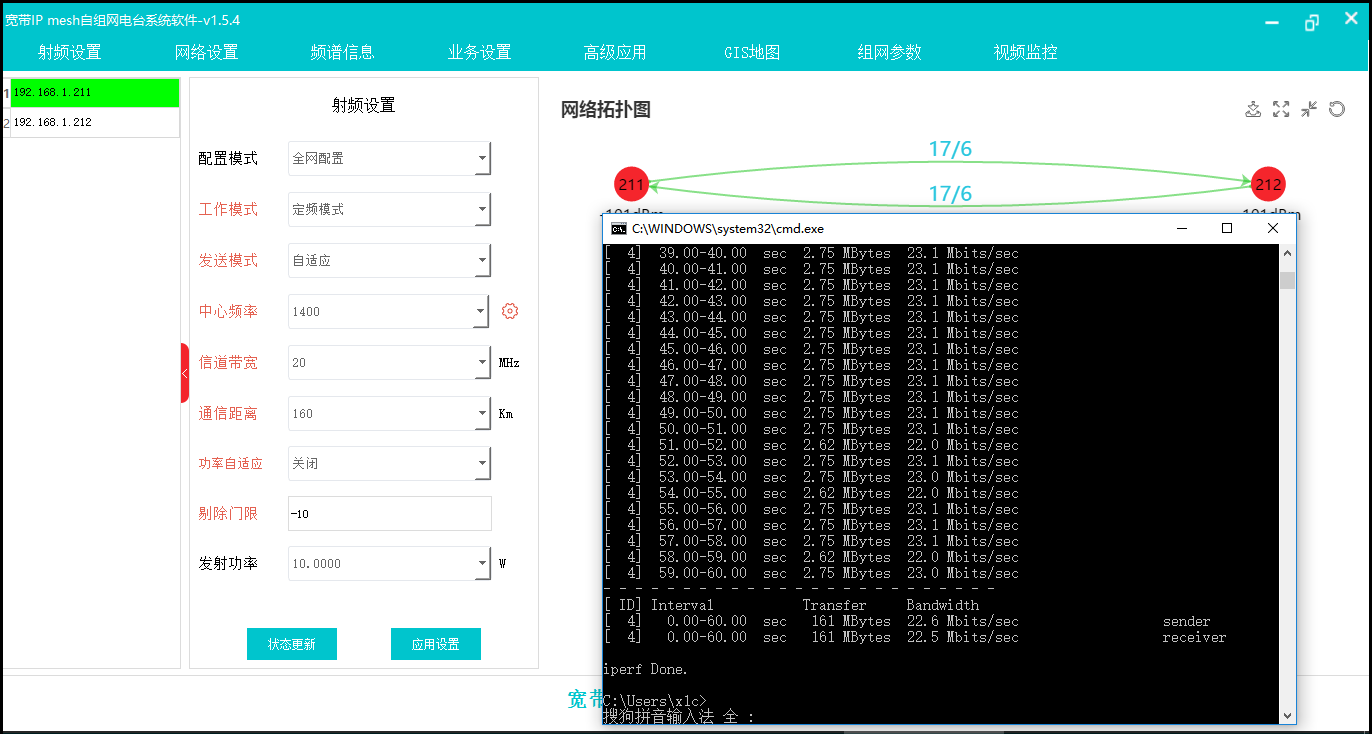

各个工作带宽模式下的实际灌包速率截图如下图

工作带宽：5MHz，发射功率：2*10W

工作带宽：10MHz，发射功率：2*10W

工作带宽：20MHz，发射功率：2*10W

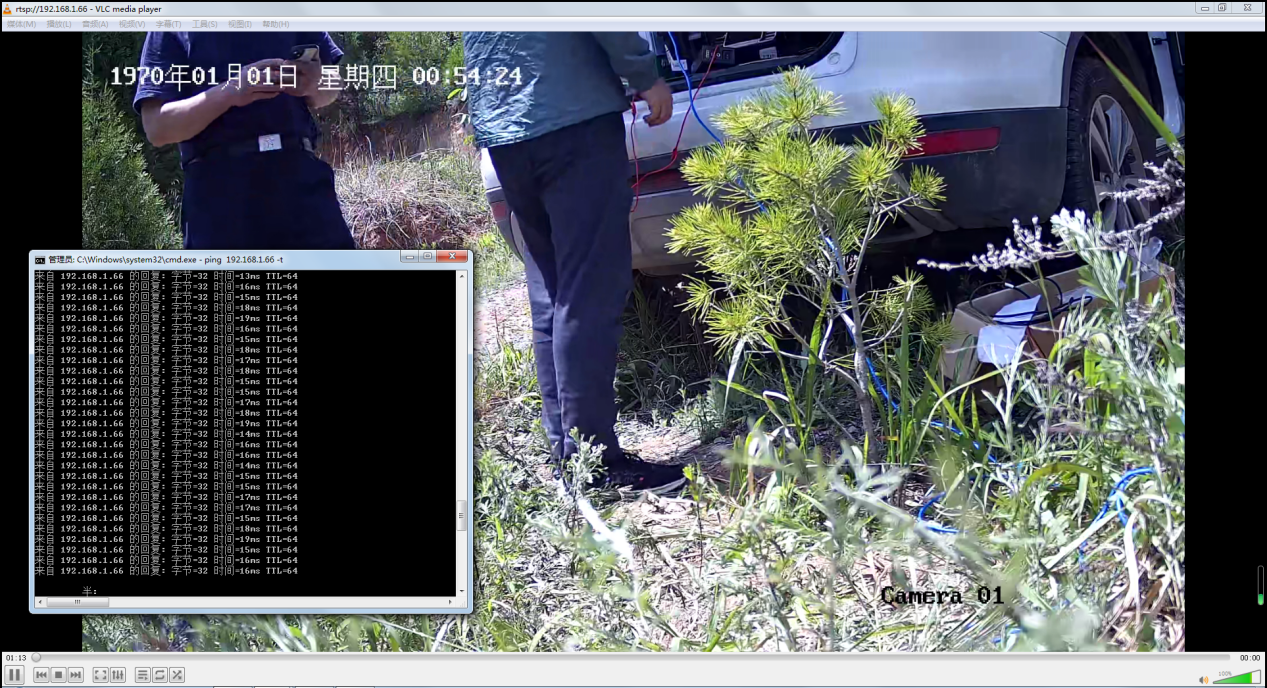

视频画面及时延
