T3S2-20W-1400背负宽带自组网电台视距160km测试

2024-05-24 09:25

一、概述

配合客户测试T3S2-20W-1400宽带自组网电台在视距160km条件下的传输速率。

二、测试环境

  • 测试时间:2024-05-17

  • 测试场景:蓝田县薛家山↔宝鸡岐山(垂直高度差200m,直线距离约160km)

  • 硬件设备:T3S2-20W-1400电台2套,8dBi全向玻璃钢天线4根,笔记本电脑2台,海康威视摄像头1个

  • 相关软件:iperf3测速工具



测试电台


三、测试方案


测试方法:电台1固定放置在蓝田县薛家山,电台2放置在宝鸡岐山,使用iperf3工具测试TCP灌包速率。

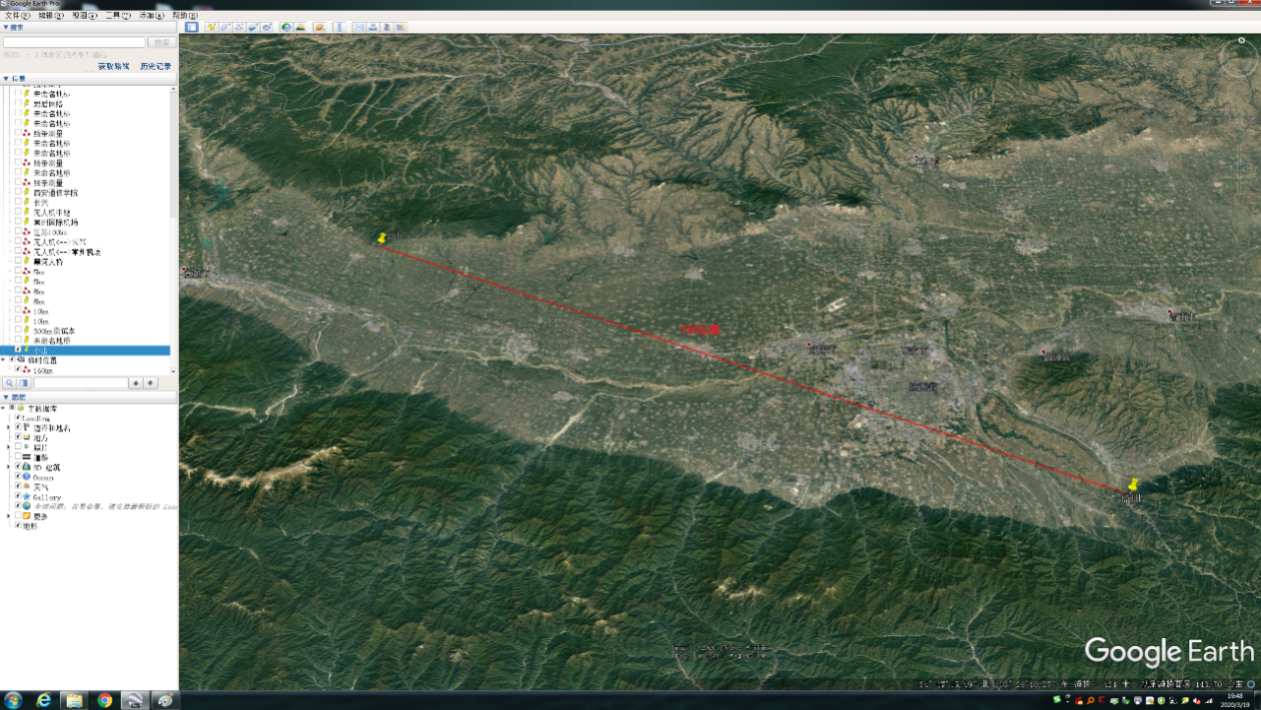

测试地点

四、测试数据

1、T3S2-20W-1400电台测试数据

电台1 IP:192.168.1.212,电台2 IP:192.168.1.211,视距距离:160km,中心频率:1400MHz,发射功率:2*10W,工作模式:定频,全向玻璃钢天线增益:8dBi,TCP灌包速率如表所示:

表1:发射功率2*10W测试速率情况

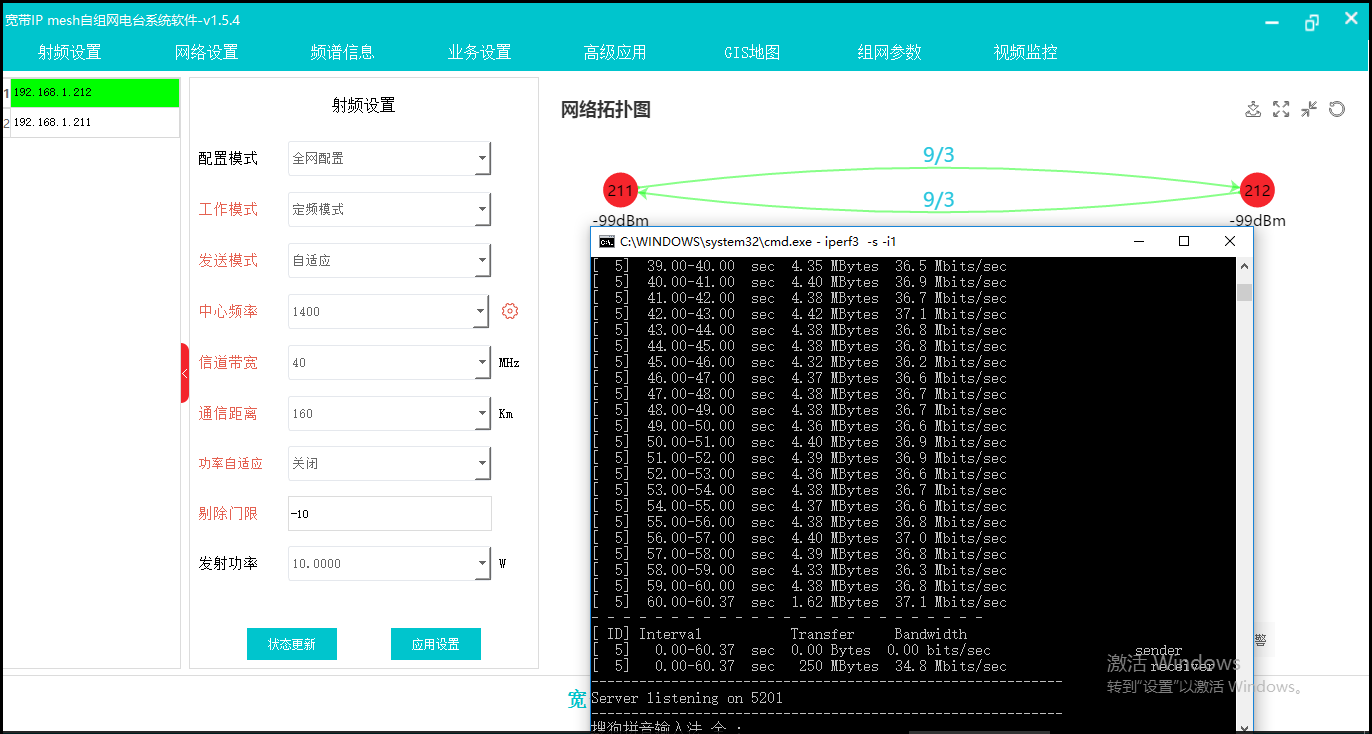

各个工作带宽模式下的实际灌包速率截图如下图


工作带宽:5MHz,发射功率:2*10W


工作带宽:10MHz,发射功率:2*10W


工作带宽:20MHz,发射功率:2*10W


工作带宽:30MHz,发射功率:2*10W


工作带宽:40MHz,发射功率:2*10W
