T3S2-20W-1400宽带自组网电台视距33km测试

2024-10-29 10:04

1、概述

配合客户前往现场实地测试T3S2-20W-1400自组网电台视距33km的UDP灌包速率。

2、测试环境

  • 测试时间:2024-10-26

  • 测试地点:吉林省白城市(中国xx中心)

  • 测试场景:测试点1(楼高19.4米)↔测试点2(楼高约13米),通信距离约33km

  • 硬件设备:T3S2-20W-1400宽带自组网电台2套,8dBi全向玻璃钢天线4根,12.5dBi平板定向天线2个,千兆网口笔记本电脑2台

  • 测试软件:iperf3测速工具

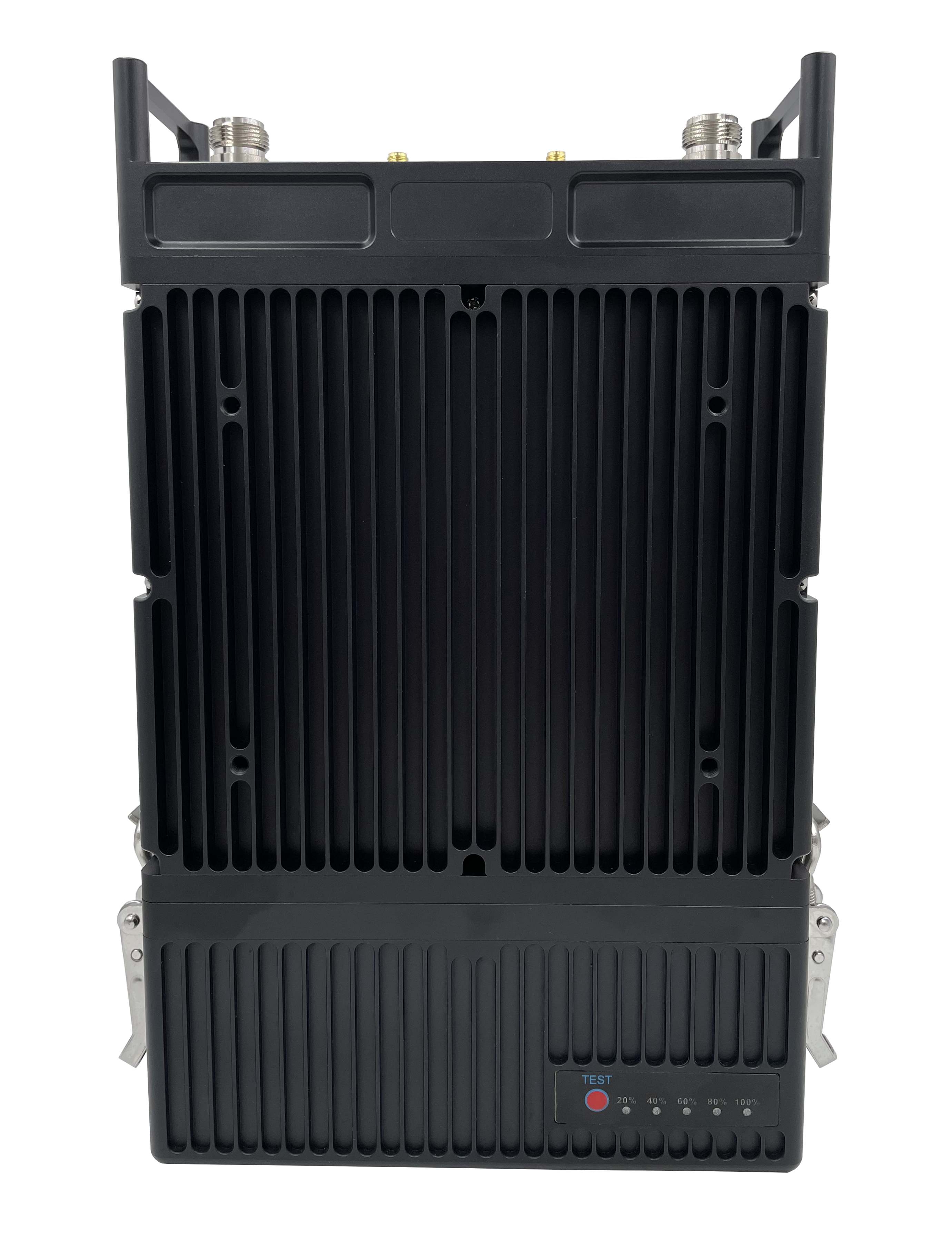

测试电台

3、测试方案


测试方法:电台1固定放置在测试点1上,电台2放置在测试点2上,两点直线距离约为33km,使用iperf3工具测试吞吐量。

4、测试数据

1、全向天线

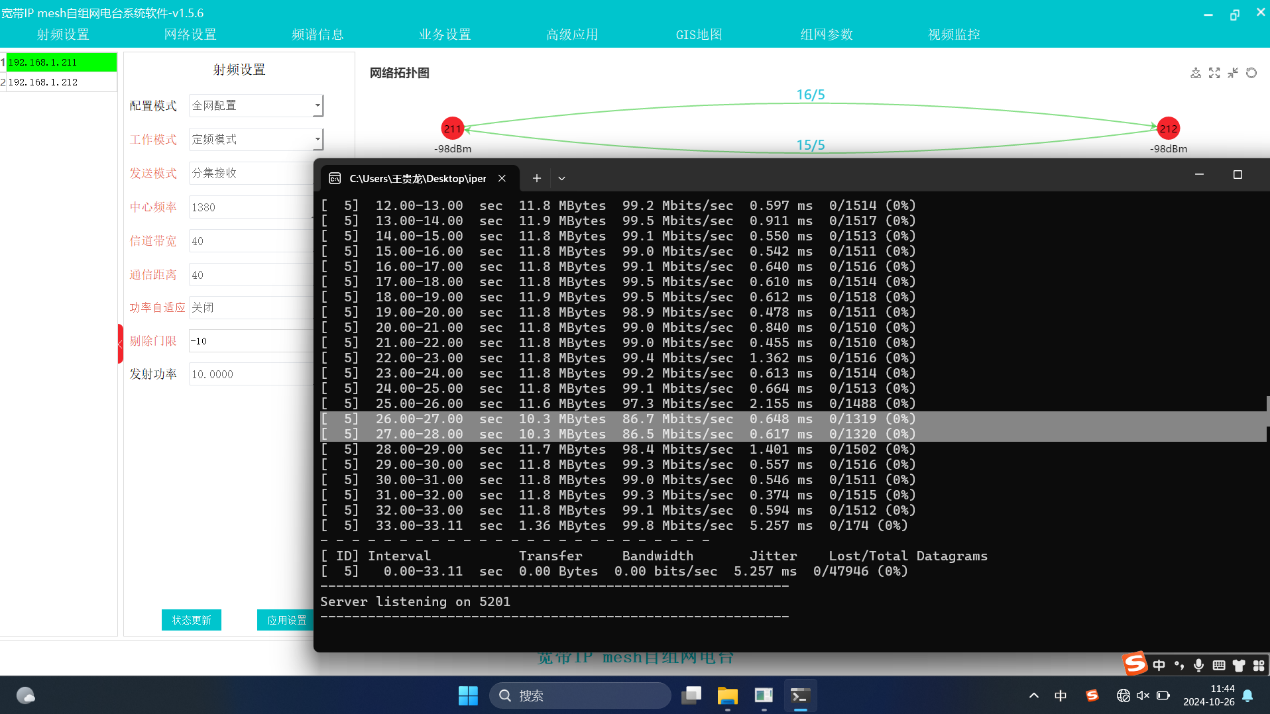

电台1 IP:192.168.1.211,电台2 IP:192.168.1.212,发射功率:2*10W,全向天线增益:8dBi,UDP灌包速率如下图所示:

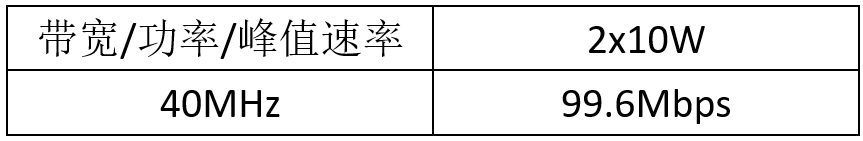

中心频率:1380MHz,信道带宽:40MHz

2、定向天线

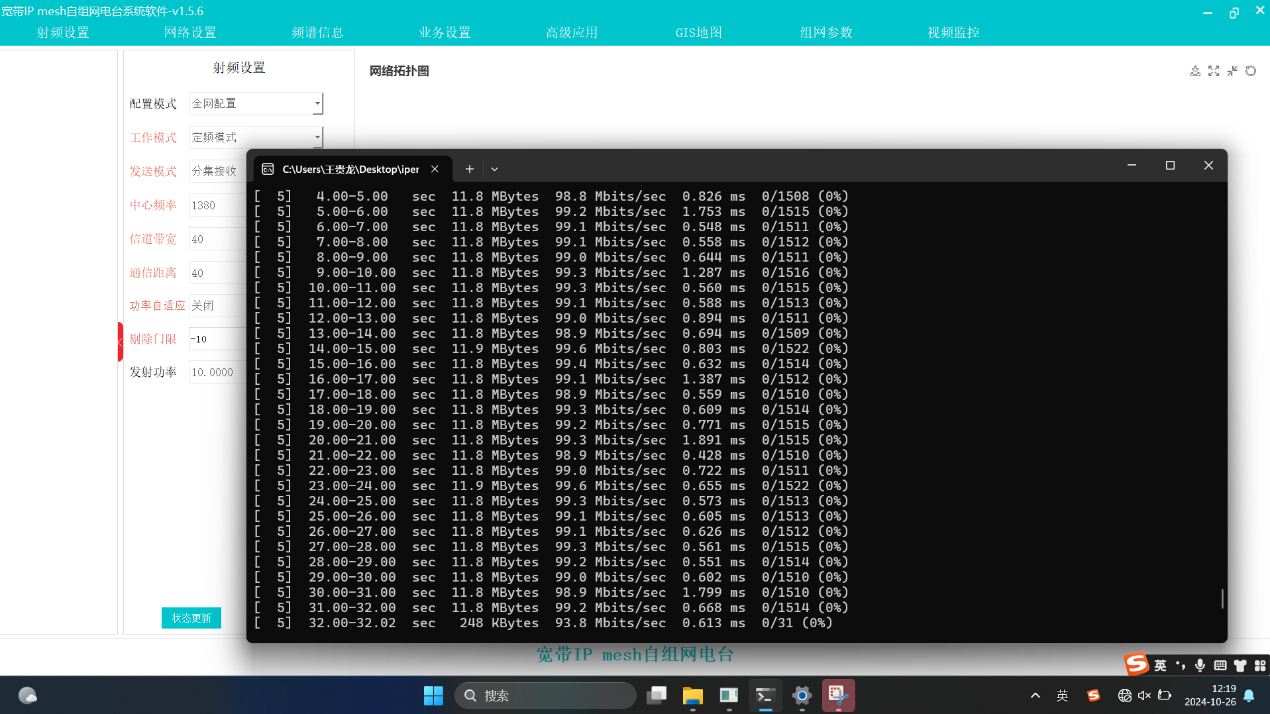

电台1 IP:192.168.1.211,电台2 IP:192.168.1.212,发射功率:2*10W,全向天线增益:12.5dBi,UDP灌包速率如下图所示:

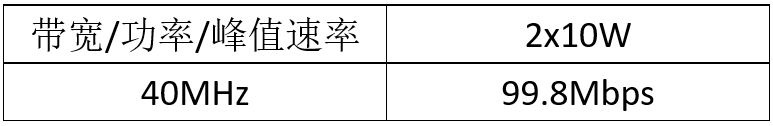

中心频率:1380MHz,信道带宽:40MHz
