T3C1-4W-1400 手持宽带自组网电台视距90km测试

1、概述

在90km视距条件下，测试T3C1-4W-1400手持宽带自组网电台带宽分别为5MHz、10MHz、20MHz、40MHz时的TCP灌包速率。

2、测试环境

• 测试时间：2025-01-23

• 测试场景：周至↔泾阳（视距无遮挡，距离约90km）

• 硬件设备：T3C1-4W-1400自组网电台2套，4.5dBi全向玻璃钢天线4根，电脑2台

• 相关软件：iperf3测速工具

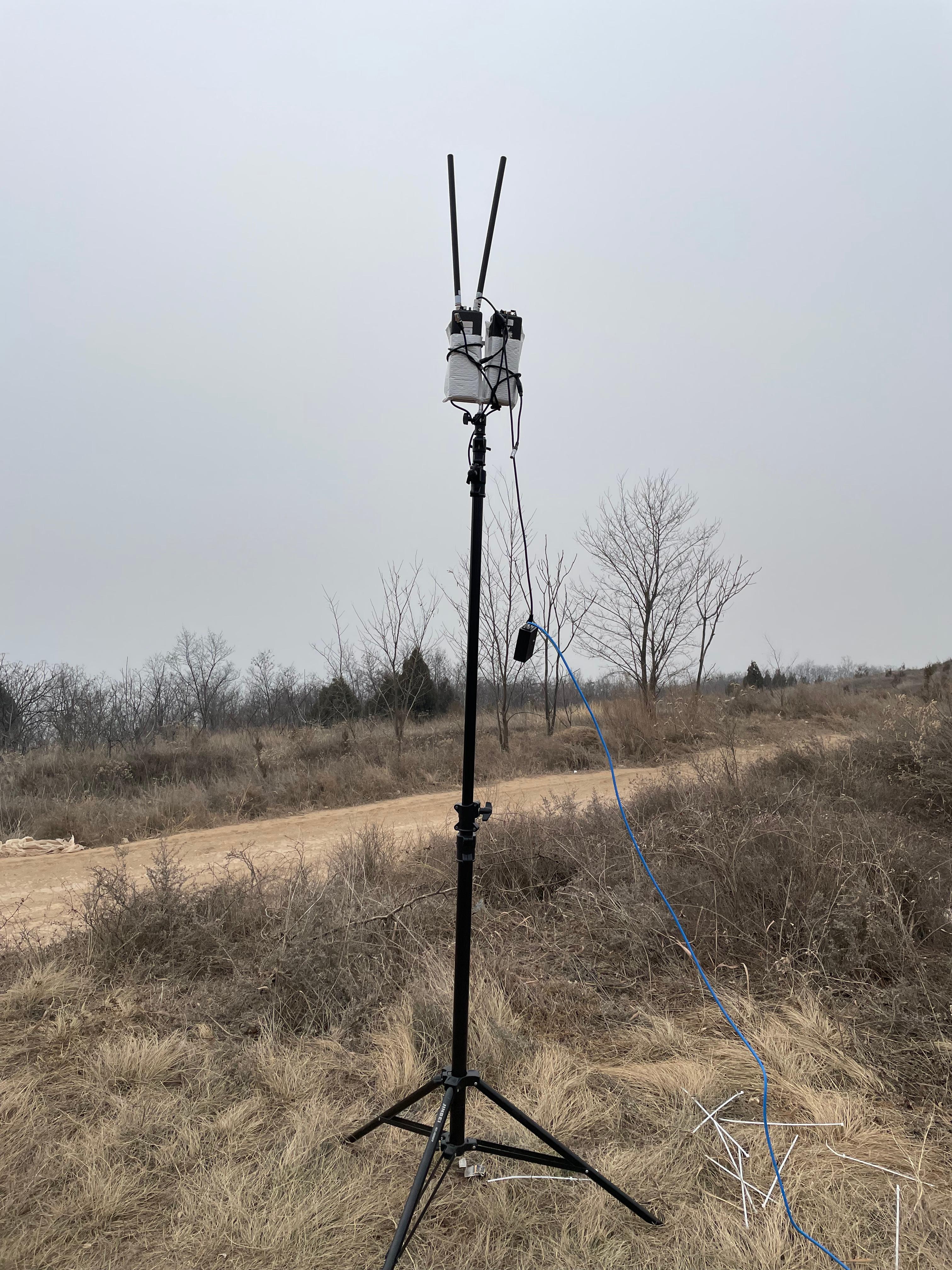

测试电台

周至端

泾阳端

测试环境

3、测试方案

测试方法：电台1固定放置在周至某地点，电台2放置在泾阳某地点，使用iperf3工具测试TCP灌包速率。

测试地点（周至某地点↔泾阳某地点）

4、测试数据

4.1 测试数据

电台1 IP：192.168.1.12，电台2 IP：192.168.1.13，视距距离：约90km，中心频率：1400MHz，工作模式：定频，全向玻璃钢天线增益：4.5dBi，TCP灌包速率如表和图所示：

4.2 测试截图

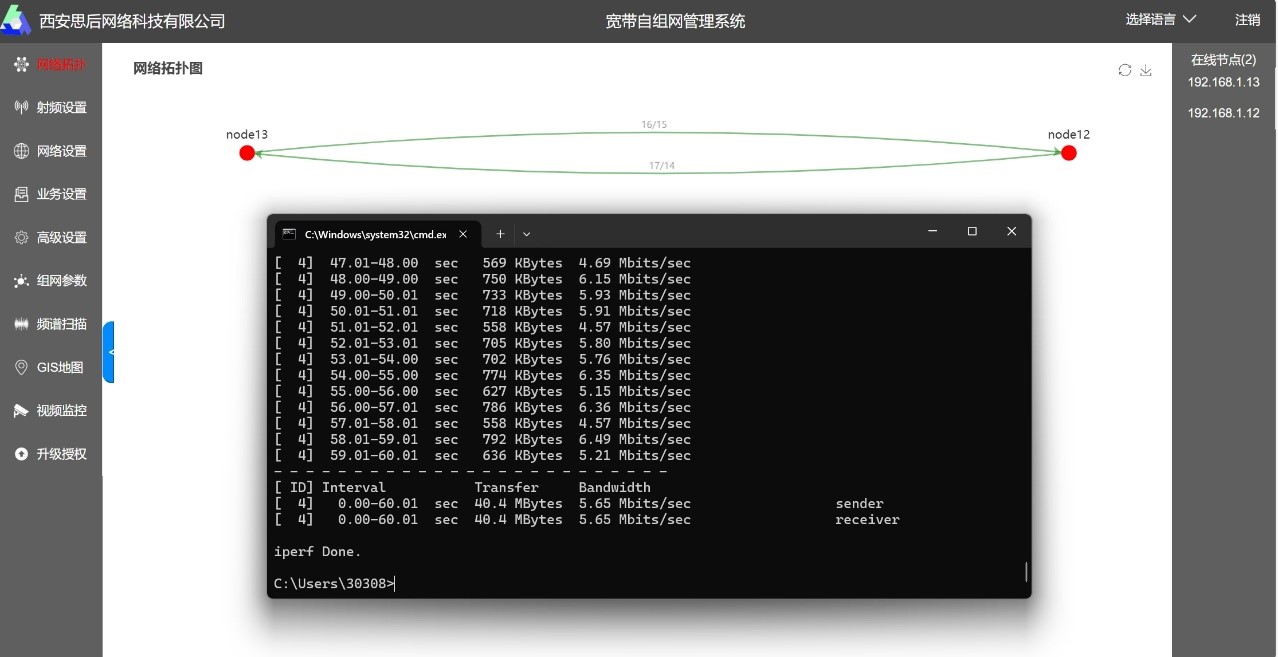

工作模式：分集；发射功率：2x2W；工作带宽：5MHz

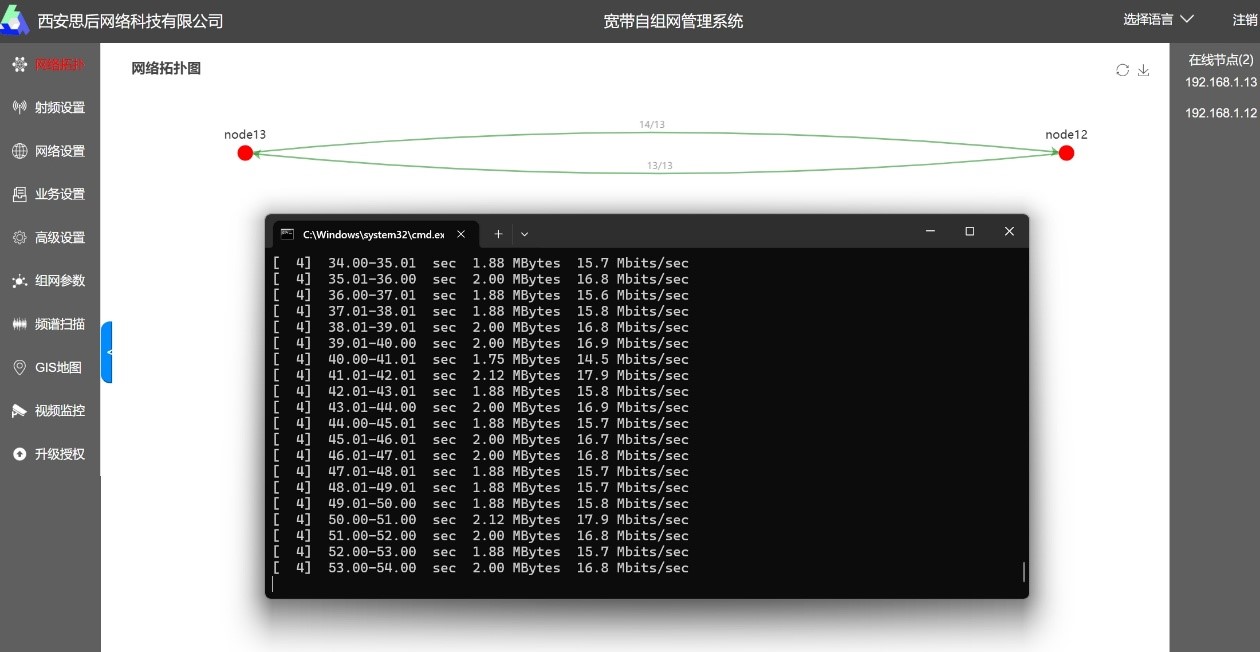

工作模式：分集；发射功率：2x2W；工作带宽：10MHz

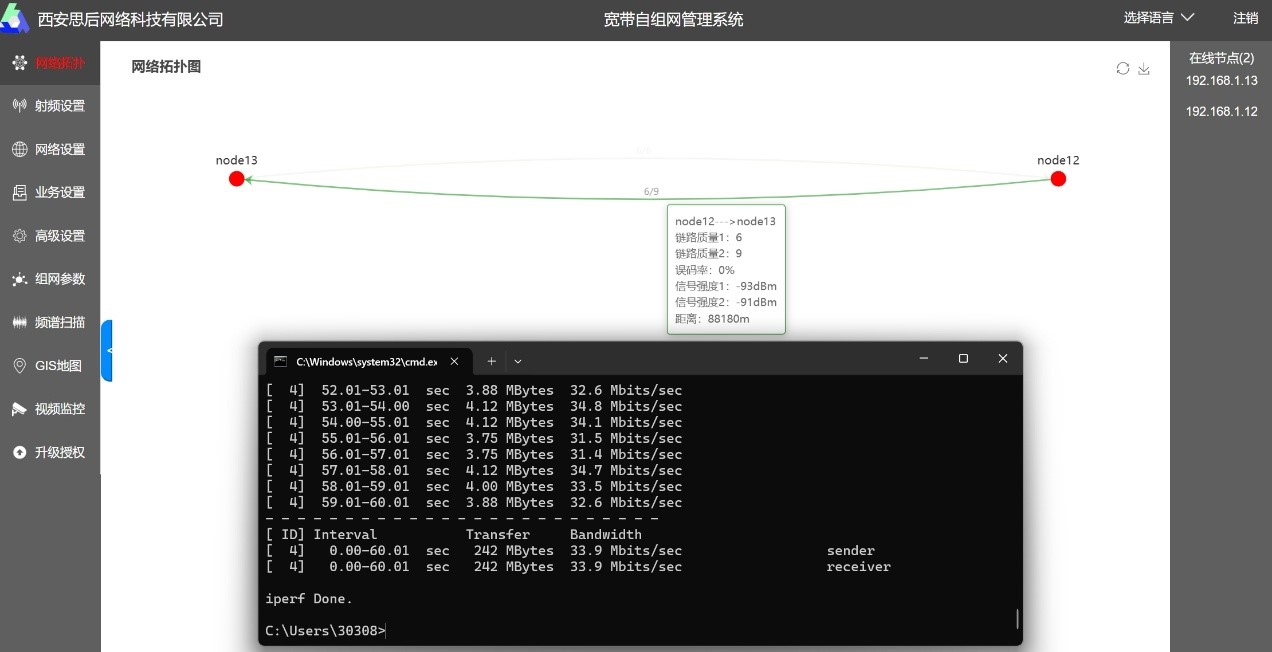

工作模式：分集；发射功率：2x2W；工作带宽：20MHz

工作模式：高速；发射功率：2x2W；工作带宽：5MHz

工作模式：高速；发射功率：2x2W；工作带宽：10MHz

工作模式：高速；发射功率：2x2W；工作带宽：20MHz

工作模式：高速；发射功率：2x2W；工作带宽：40MHz
