T3S2-4W-1400宽带自组网电台黑河地对地速率测试

2024-03-25 18:18

一、测试时间

2020年4月14日

二、测试地点

西安周至黑河

三、测试内容

测试T3S2-4W-1400宽带自组网电台在车载高度条件下地对地距离分别为5km、8km、10km时的传输速率;

四、测试设备

  • T3S2-4W-1400自组网电台2套, 2*2W

  • 1150-1450MHz全向天线4根,增益6dBi

  • 笔记本电脑2台

五、软件信息

  • Windows 7操作系统

  • iperf3测速软件

六、测试地点

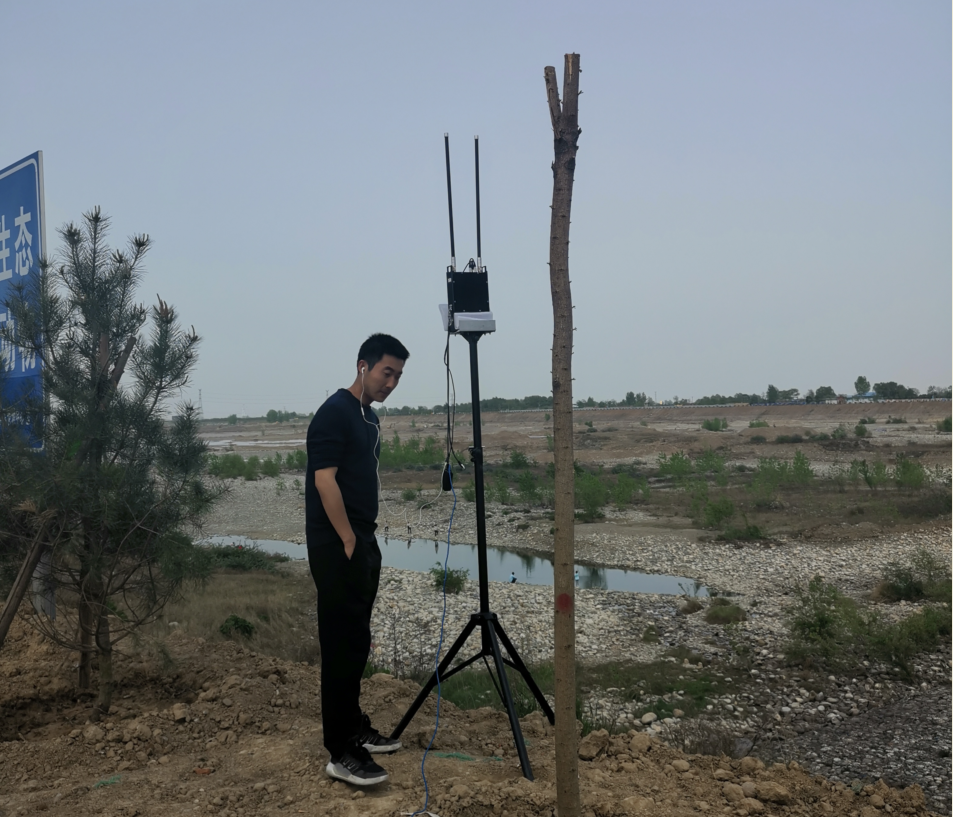

电台1:192.168.1.234,电台2:192.168.1.231,电台1固定,支架架设,电台2沿黑河向北移动,手举置于轿车天窗处。

七、测试结果

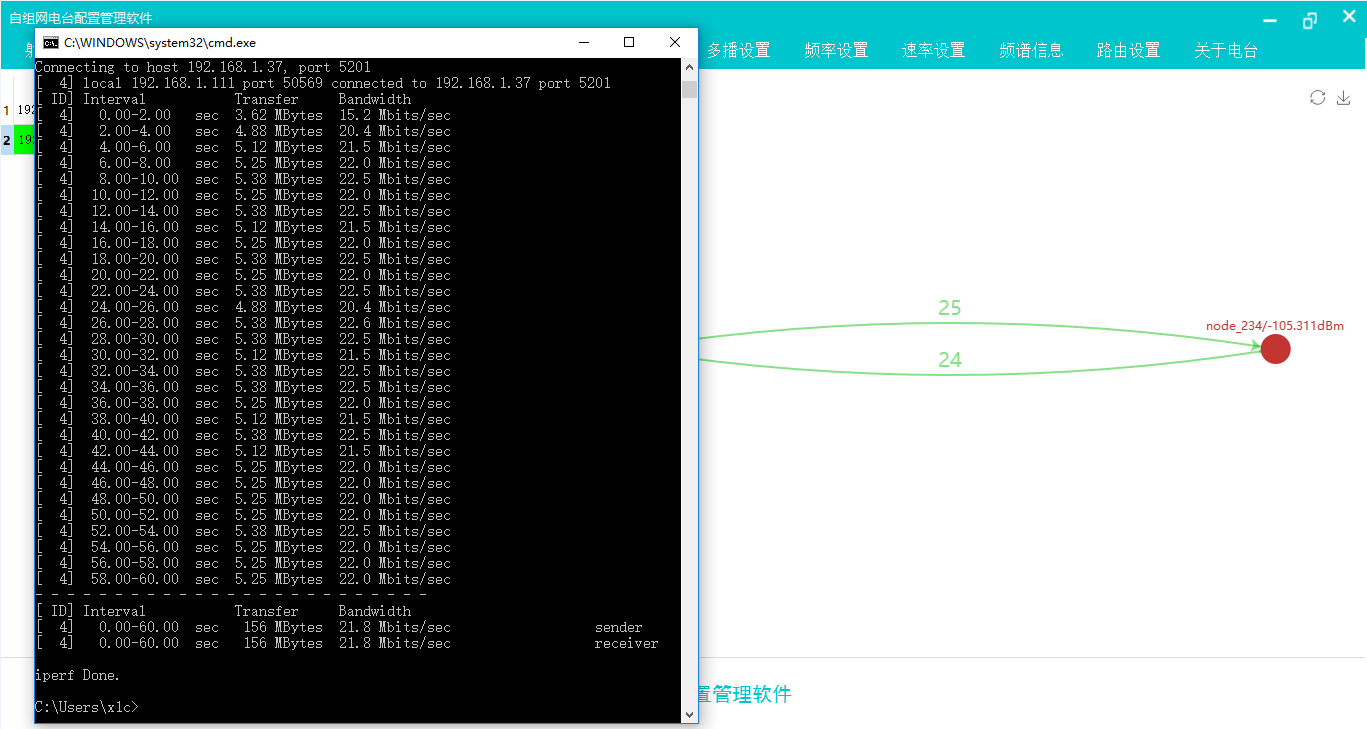

八、测试数据



5km-10MHz


5km-20MHz


8km-2.5MHz


8km-5MHz


8km-10MHz


8km-20MHz


10km-5MHz


10km-10MHz


10km-20MHz
