T3G-20S400-V1国产化宽带自组网基带板说明

1. 简介

T3G-20S400-V1国产化自组网基带板（除WIFI芯片外）已经实现软硬件全国产化，FPGA芯片采用JFMQL20S400，射频收发芯片采用MXT9361，主要应面向特殊应用领域。该基带板结合2x1W/2x2W/2x5W/2x10W/2x20W等不同功放，可以满足不同距离不同速率的自组网应用需求。该基带板具有组网规模大、接收灵敏度高、传输速率稳定、支持频段范围宽、抗干扰能力强、入网/退网快、路由切换速度快、支持节点高速移动、通信安全保密、语音清晰等优良特性，可用于无人机、无人车、单兵便携等对体积重量要求比较苛刻的应用场合。

2. 概要参数

• 网络规模：单频支持64节点/128*节点/256*节点；（*选配）

• 通信频率：70MHz~6000MHz范围内可定制，1MHz步进可调；

• 带宽模式：1.25 / 2.5 / 5 / 10 / 20*MHz；（*选配）

• 峰值速率：25+Mbps@10MHz，50+Mbps@20*MHz；（*选配）

• 数据接口：100M网口x1、串口RS232 x2、串口TTL x1；

• 设备供电：DC 9~15V；

• 工作温度：-40~+65℃；

• 外观尺寸：94 x 55 x 12.2mm；

• 整机重量：约77g；

3. 外观尺寸

T3G-20S400-V1三维图

T3G-20S400-V1实物图

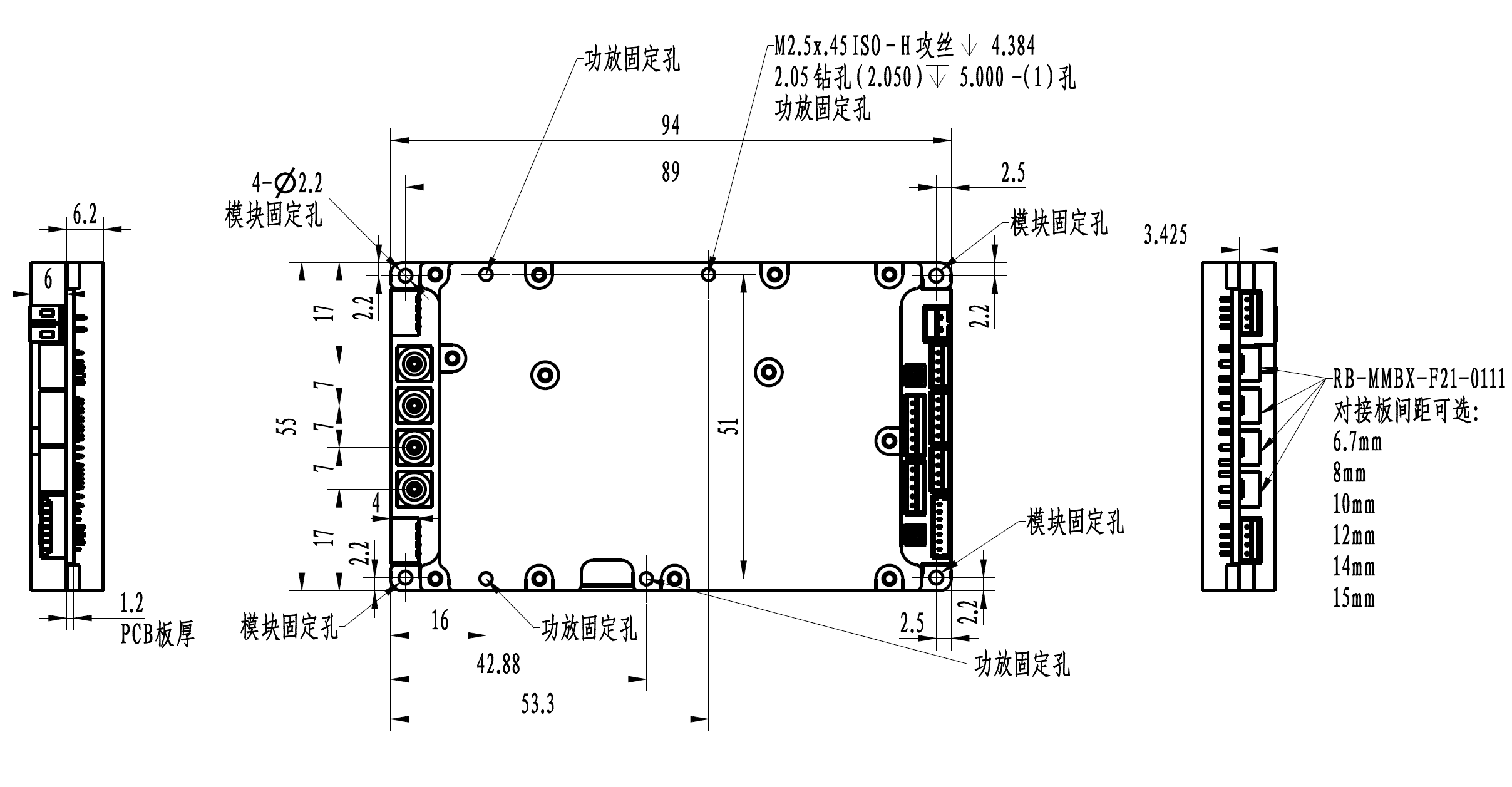

T3G-20S400-V1二维尺寸图

4. 功能参数

• 网络架构：基于IP的分布式无中心自组织网络，节点可动态加入和退出，可扩展性强；

• 抗毁自愈：个别终端损毁不会影响网络正常运行，具有很强的抗毁能力；

• 组网模式：网状网、链状网、点对点，点对多点，多点对多点；

• 通信抗干扰：支持自适应选频或宽带跳频技术，具有很强的抗干扰能力；

• 通信波形：COFDM + DTDMA + 智能动态路由协议；

• 链路优选：支持QoS路由和剔除弱链接功能，增强网络运行稳定性；

• QoS保障：支持基于链路、IP地址、协议+端口号、DSCP的业务优先级保证；

• 环路检测：支持多节点同时接入同一交换机或局域网，保证网络运行稳定；

• 安全加密：支持DES/AES128/AES256信道传输加密，保证信息传输安全；

• 速率可配置：调制编码方式（MCS）可以配置为自适应或固定，可适用上下行不对称速率或低速率高可靠等应用场合；

• 频谱扫描：查看候选频点的底噪和突发干扰情况，指导工作频率优化设置；

• 网内组播：支持网口IP数据的组播和广播，支持黑名单和白名单设置，支持串口至串口点对点、点对多点的组播；

• IP透传：支持网口↔网口、网口↔串口、串口↔串口之间的UDP/TCP数据透明传输，以及串口参数设置；

• 互联网扩展：网内任意节点可作为网关，网内各个节点可以通过网关节点接入互联网；

• 网络指示灯：双色灯，红色表示开机启动未入网，绿色表示已入网；

• 信号指示灯：三色灯，根据通信链路质量的不同而呈现不同的颜色。

• 配置管理：提供Windows、Linux、Android端的配置管理软件，可读取电台参数，全网链接状态，链路质量、干扰情况、电磁底噪，可远程读取和配置网内各个节点的参数，一键式全网配置关键参数；

5. 性能参数

• 网络规模：单频支持64节点/128*节点/256*节点；（*选配）

• 通信频率：70MHz~6000MHz，1MHz步进可调；

• 通信抗干扰：自适应选频*、宽带跳频*；（*选配）

• 输出功率：-64dBm～0dBm，1dB步进可调；

• 带宽模式：1.25 / 2.5 / 5 / 10 / 20*MHz；（*选配）

• 通信波形：TDD-COFDM + 2T2R/MIMO*；（*选配）

• 载波调制：QPSK/16QAM/64QAM/256QAM（自适应或固定配置）；

• 峰值速率：分集：25+Mbps@10MHz，50+Mbps@20*MHz（*选配）

• 接收灵敏度：-103dBm@5MHz；

• 传输时延：单跳约7ms；

• 多跳能力：8+跳；

• 频偏补偿：最大3KHz；

• 移动性支持：1000+km/h；

• 启动时间：约30秒；

• 数据接口：100M网口x 1，RS232串口x 2，TTL串口x 1；

• 无线扩展：WIFI AP；

• 卫星定位：GPS/ BD；

• 语音通信：IP语音会议/PTT对讲；

• 供电要求：DC 9～15V；

• 模块功耗：3~5W；

• 工作温度：-40℃～+65℃；

• 模块尺寸：94×55×12.2mm；

• 模块重量：约77g；
